应用领域简述

数码变频发电机是一种融进了电子和变频技术的新型发电机。数码变频发电机组主要由通用汽油机、数码变频发电机、逆变器、控制面板、控制软件构成。 数码变频发电机的优点是体积小,重量轻,输出稳定。缺点是变频器由IGBT半导体元件和一套控制电路组成,电子元器件比较娇贵,耐过电压过电流冲击都很差,对环境温度、湿度、清洁度要求很高,使用不当很容易损坏,如果变频器出现故障,整机都无法正常工作。因此较大功率的发电机都不采用数码变频。

变频数码发电机采用逆变器技术的极超静音发电机,它的许多优点是传统发电机无法比拟的。 关键部件是其内部的逆变器。逆变器将发电机产生的原始交流电进行“净化”,电流经过“交-直-交”二级转换,使电压输出与发动机转速无关,同时将电压波形畸变降至低限度,终再次转化成洁净、平稳的交流电输出。其波形是光滑的正弦波形。因此,足以运行一些对电压波动非常敏感的电气设备、仪器,如:电脑等。此外,机组还装备了独特的智能节气门,它可根据负载实际变化状况来自动调节转速的高低,使得其燃油耗比普通机组要低20%-0%,运行时间更长。给用户带来更多的经济实惠。

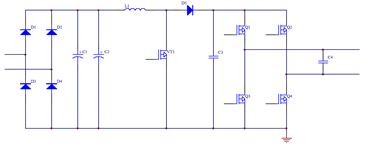

数码变频发电机原理图

解决方案简述

对机器的驱动方案、输出电压、PCB布局、设计余量进行评估,如驱动负压过大、死区偏小等并结合波形温升进行改善达到佳匹配状态。

产品推荐

下列功率器件应用于数码变频发电机行业。更多产品,敬请咨询。

Product Name Bvces(V) Package Ic(A) Eoff(mJ) Vce(sat)(V)
SGT40N60FD2PN 600 TO-3P 40 0.8 <2.7
SGT60N60FD1P7 600 TO-247-3L 60 1.77 <2.7
SGT75T60SDM1P7 600 TO-247-3L 75 1.2 -
